螺桿泵簡介

螺桿泵利用螺旋葉片的旋轉，使水體沿軸向螺旋形上升的一種泵。由軸、螺旋葉片、外殼組成。抽水時，將泵斜置水中，使水泵主軸的傾角小于螺旋葉片的傾角，螺旋葉片的下端與水接觸。當原動機通過變速裝置帶動螺旋泵軸旋轉時，水就進入葉片，沿螺旋型流道上升，直至出流。結構簡單，制造容易，流量較大，水頭損失小，效率較高，便于維修和保養，但揚程低，轉速低，需設變速裝置。多用于灌溉、排澇，以及提升污水、污泥等場合。中國從20世紀70年代開始使用。

工作原理

螺旋泵的裝置包括原動機、變速傳動裝置和螺旋泵三部分，如圖1所示，具體是由螺旋葉片1、泵軸2、軸承座3和外殼4組成的。螺旋泵傾斜裝在上、下水池之間，螺旋泵的下端葉片浸入到水面以下。當泵軸旋轉時，螺旋葉片將水池中的水推入葉槽，水在螺旋的旋轉葉片作用下，沿螺旋軸一點一點往上提升，直至螺旋泵的出水口。螺旋泵只改變流體的位能，它不同于葉片式水泵將機械能轉換為輸送液體的位能和動能。

產品特點

與葉片泵相比較，螺旋泵具有以下優點：

①轉速低(一般為20r/min～90r/min)，機械磨損小，不會發生汽蝕。

②流道寬，可以輸送含有固體物的水。

③泵體結構是半開的，可以觀察到泵內的運行情況。

④吸入側流態對水力性能影響甚微，對吸水池無特殊要求，基礎開挖深度小，水工建筑物施工簡單，土建費用少。

其缺點是：

①尺寸大，占地面積也大。

②受機械加工條件限制，泵軸不能太長，因而揚程較低，一般不超過10m。

③吸水面、出水面高度變化不能太大，否則會影響工作效率，增加能耗。

常見問題處理

1.泵體劇烈振動或產生噪音：

產生原因：水泵安裝不牢或水泵安裝過高;電機滾珠軸承損壞;水泵主軸彎曲或與電機主軸不同心、不平行等。

處理方法：裝穩水泵或降低水泵的安裝高度;更換電機滾珠軸承;矯正彎曲的水泵主軸或調整好水泵與電機的相對位置。

2.傳動軸或電機軸承過熱：

產生原因：缺少潤滑油或軸承破裂等。

處理方法：加注潤滑油或更換軸承。

3.水泵不出水：

產生原因：泵體和吸水管沒灌滿引水;動水位低于水泵濾水管;吸水管破裂等。

產品分類

螺桿泵按螺桿數量分為。

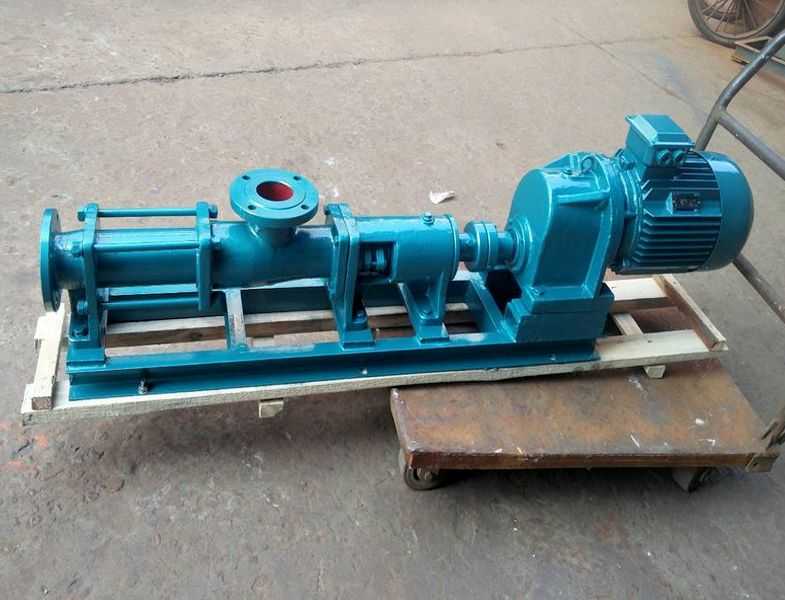

單螺桿泵——單根螺桿在泵體的內螺紋槽中嚙合轉動的泵。

雙螺桿泵——由兩個螺桿相互嚙合輸送液體的泵。

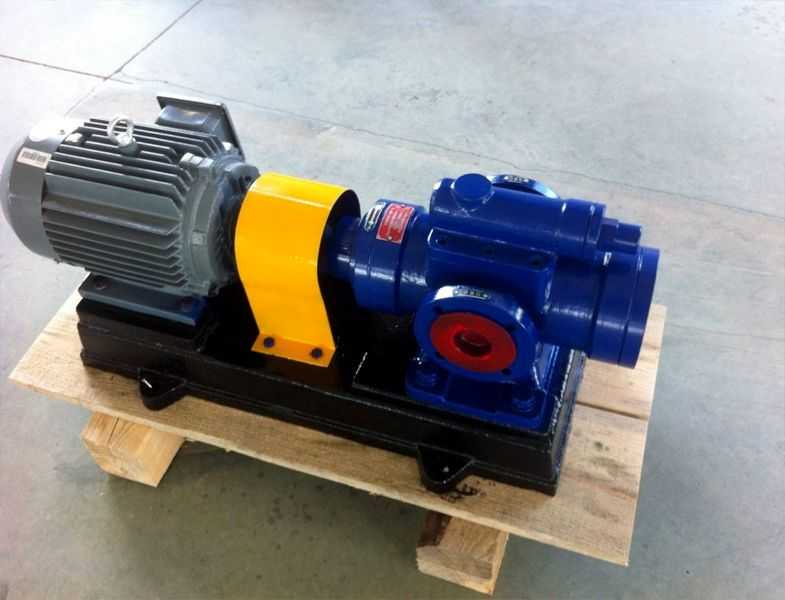

三螺桿泵——由多個螺桿相互嚙合輸送液體的泵。
